結論
SHIMANO INTER-7の変速調整は、シフターをメーカー指定位置に合わせ、後輪側のカセットジョイントにある黄色のセットラインをそろえる作業です。大きく分けると「シフターを4速にする」「カセットジョイントの黄色ラインを見る」「ずれていればケーブル調整ボルトを少し回す」「もう一度変速して確認する」の順番で進めます。
この記事では、SHIMANO公式ディーラーマニュアル DM-SG0003-09-JPN を確認したうえで、初心者が作業の流れを理解しやすいように整理しています。対象はINTER-7系のカセットジョイント調整です。ハブ、シフター、ブレーキ仕様によって細部が違う場合があるため、型番が読めない、部品が破損している、後輪の固定やブレーキに不安がある場合は専門店に確認してください。
必要なもの
- 作業しやすい明るい場所
- 自転車をまっすぐ立てられるスタンド、または安全に支えられる場所
- 手元を照らすライト
- 汚れを拭く布
- 必要に応じて薄手の作業手袋
基本の変速調整だけなら、大きな工具を使わずにできることが多いです。ただし、ワイヤー交換、後輪脱着、固定ナットの調整まで必要な状態なら別作業になります。車輪固定、ブレーキ、変速の不調が同時に出ている場合は、無理に走らず点検を優先してください。
作業前確認

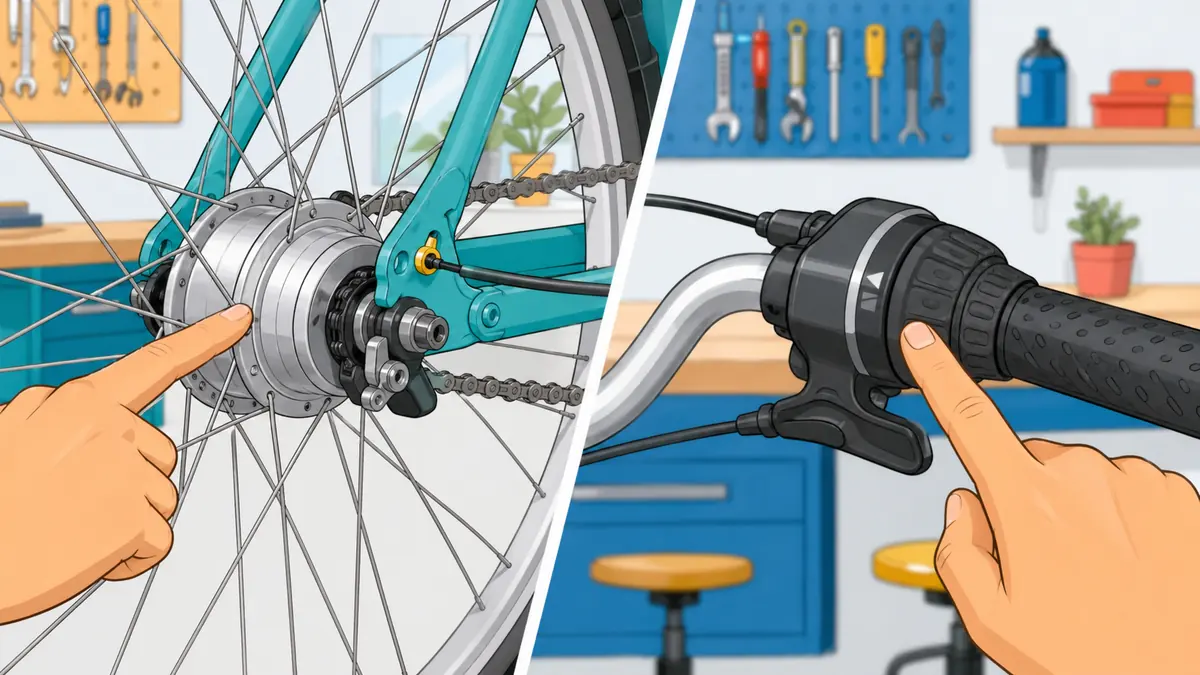

最初に、自分の自転車がINTER-7系の内装変速で、後輪右側にカセットジョイントが付いているか確認します。外装変速機のように後ろに複数枚のスプロケットとリアディレイラーがある自転車は、この記事の手順ではありません。
確認したい場所は、後輪ハブまわり、シフター、変速ワイヤーの通り道です。ワイヤーが大きく折れている、アウターケーブルが割れている、カセットジョイントが外れかけている、後輪が斜めに付いている場合は、ライン調整だけでは直らない可能性があります。
手順

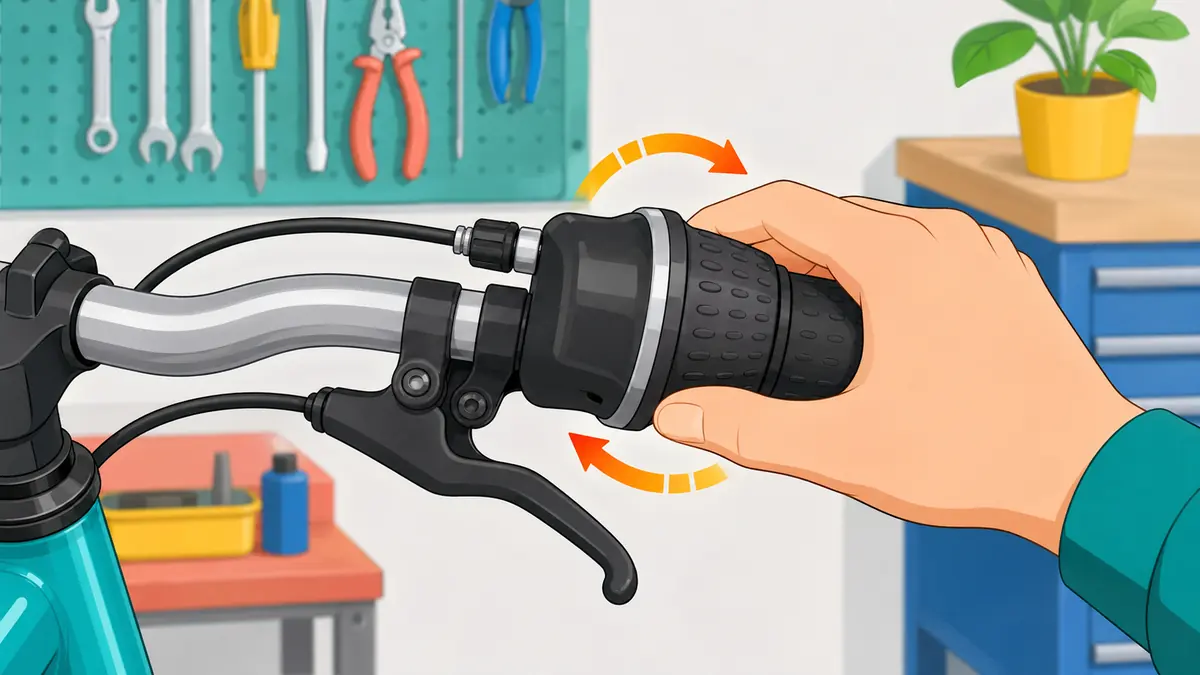

1. シフターを4速に合わせる
SHIMANO公式マニュアルでは、7段ハブのカセットジョイント調整時はシフターを4速に合わせて確認する流れです。まずペダルを軽く回しながら、無理な力をかけずにシフターを4速へ動かします。
止まったまま強くひねると、ワイヤーや内部機構に余計な負担がかかります。変速が重い、途中で引っかかる、シフターが戻らない場合は、ここで作業を止めてワイヤーやシフターの状態を見直してください。

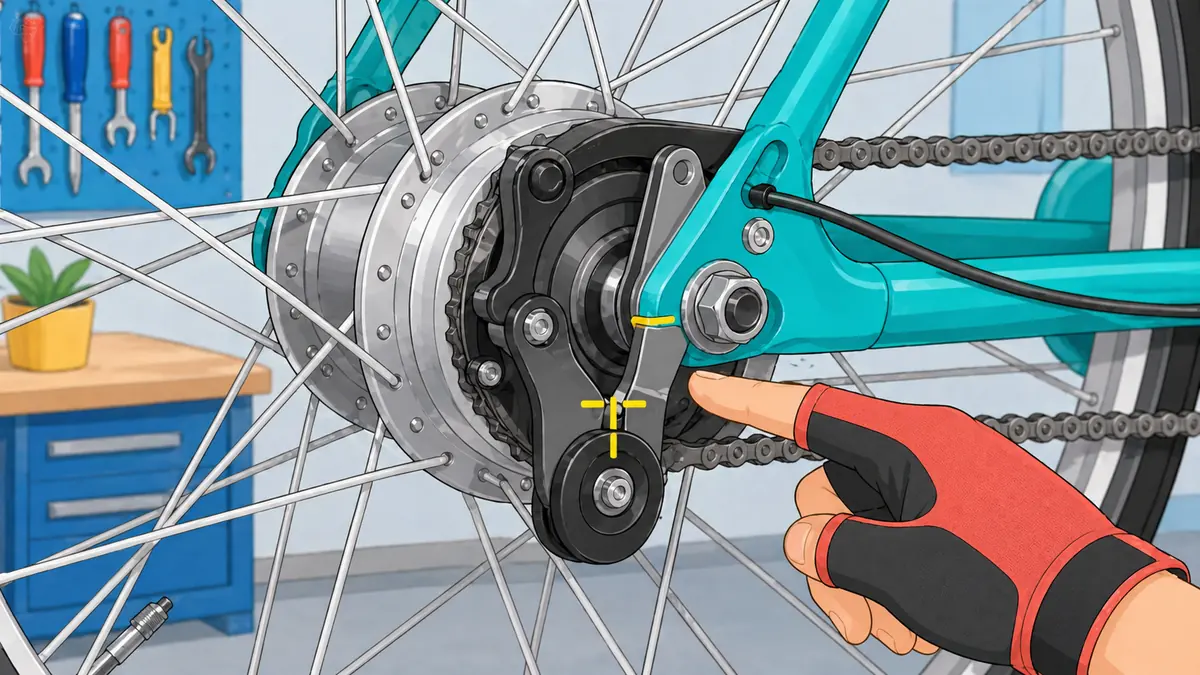

2. カセットジョイントの黄色セットラインを見る
次に、後輪右側のカセットジョイントを見ます。ブラケット側とプーリー側にある黄色のセットラインが、一直線に近い状態で重なっているか確認します。黄色ラインは見やすい位置のものを使えばよく、自転車を立てた状態でも倒立させた状態でも考え方は同じです。
ラインが大きくずれていると、ペダルを踏んだときにギアがうまくかみ合わず、異音や空回りの原因になります。少しずれているだけに見えても、変速時に違和感があるなら調整します。

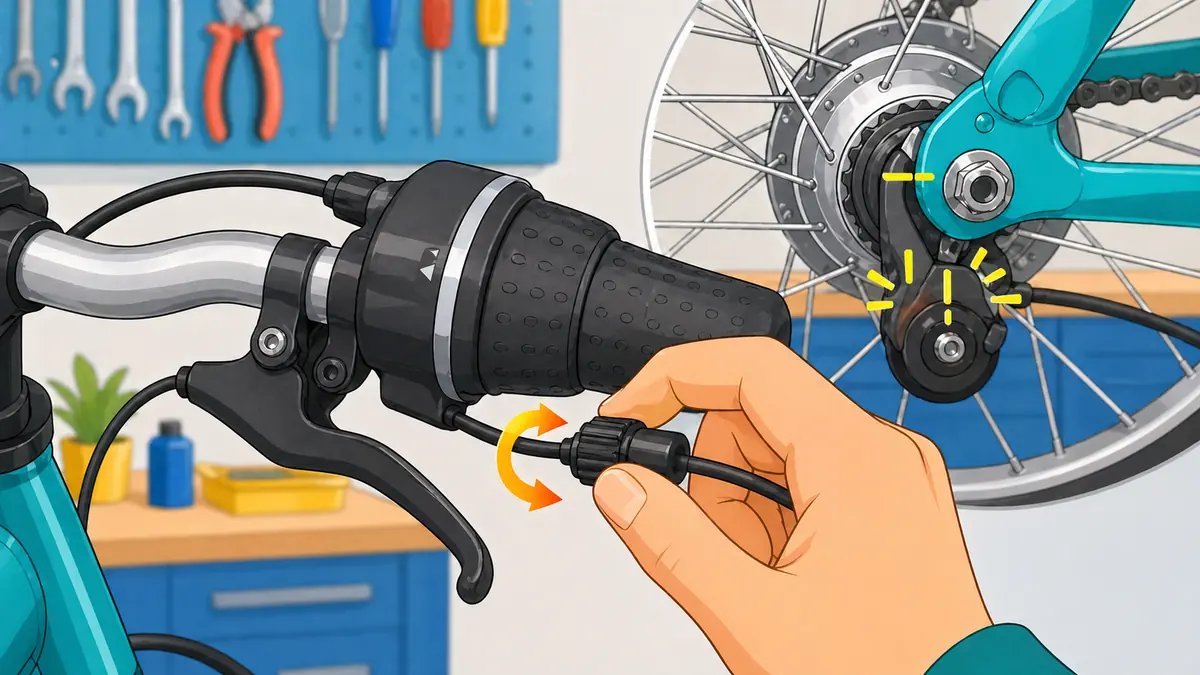

3. ケーブル調整ボルトを少しずつ回す
黄色セットラインがそろっていない場合は、シフター側のケーブル調整ボルトを回してラインを合わせます。一気に大きく回さず、少し回して後輪側のラインを見る、という動きを繰り返します。
どちらへ回すとラインが動くかは、ワイヤーの張り具合や部品の状態で体感しながら確認するのが確実です。迷ったら半回転より小さい範囲で動かし、変化を見て戻せるようにしてください。強く締め込む、工具で無理に回す、固着した部品を力任せに動かす作業は避けます。
4. 4速から1速、もう一度4速で再確認する
ラインを合わせたら、シフターを4速から1速へ動かし、もう一度4速へ戻します。その後、カセットジョイントの黄色セットラインがまだそろっているか確認します。これは、ワイヤーのたるみや動きの戻りを見て、調整位置が安定しているか確認するためです。
ラインが戻るたびにずれる場合は、ワイヤーの伸び、アウターケーブルの収まり、カセットジョイントの取り付け状態が原因になっていることがあります。調整ボルトだけで追い込み続けるより、部品の状態を確認した方が早い場合があります。
5. 低速で変速を確認する
最後に、車や歩行者のいない安全な場所で、低速のまま変速を確認します。強く踏み込まず、軽い力でペダルを回しながら、各段に変えたときの音、空回り、引っかかりを見ます。
異音、ペダルの抜け、変速しない段、ブレーキ干渉、後輪のぐらつきがある場合は乗り続けないでください。内装変速は外から見えない部分も多いため、調整後に違和感が残るなら専門店で点検してもらう方が安全です。
うまくいかない時
黄色セットラインがどうしても合わない場合は、シフターが4速に入っていない、ワイヤーが正しく掛かっていない、アウターケーブルの端が受けに収まっていない、カセットジョイントの取り付け位置がずれている可能性があります。
シフターは動くのに変速が遅れる場合は、ワイヤーの汚れや劣化も疑います。ケーブル調整ボルトを回し切っても改善しないときは、調整範囲を超えている可能性があるため、ワイヤー交換や取り付け直しが必要です。
ペダルを踏むと「ガクッ」と抜ける、強い異音が出る、特定の段で空回りする場合は、そのまま走ると転倒につながるおそれがあります。走行を中止し、販売店または自転車店に相談してください。
参考にした公式情報
- SHIMANO ディーラーマニュアル
DM-SG0003-09-JPN: https://si.shimano.com/ja/pdfs/dm/SG0003/DM-SG0003-09-JPN.pdf
公式マニュアル確認日: 2026-04-29
まとめ
INTER-7の基本調整は、4速位置で後輪側の黄色セットラインをそろえる作業です。作業自体は短いですが、内装変速はワイヤー、シフター、カセットジョイント、ハブ内部の状態がつながって動くため、ラインだけを見て終わりにしないことが大切です。
調整後は必ず低速で確認し、異音や空回りが残る場合は乗り続けないでください。型番違い、部品の破損、後輪固定やブレーキまわりに不安があるときは、公式マニュアルと専門店確認を優先するのが安全です。
