BB交換の基本手順を初心者向けに解説で迷いやすい判断を、作業を止める条件、部品選び、互換確認、作業後チェックに分けて整理します。

最初に見る場所と、無理に進めない判断

BB交換は、外す前に止まれるかで成否が決まります。最初に見るのは、今ついているBBの種類と、自分で進めてよい状態かどうかです。ここを飛ばすと、ねじ切り式と圧入式を取り違えたり、型番が読めないまま部品を買ったりしやすくなります。

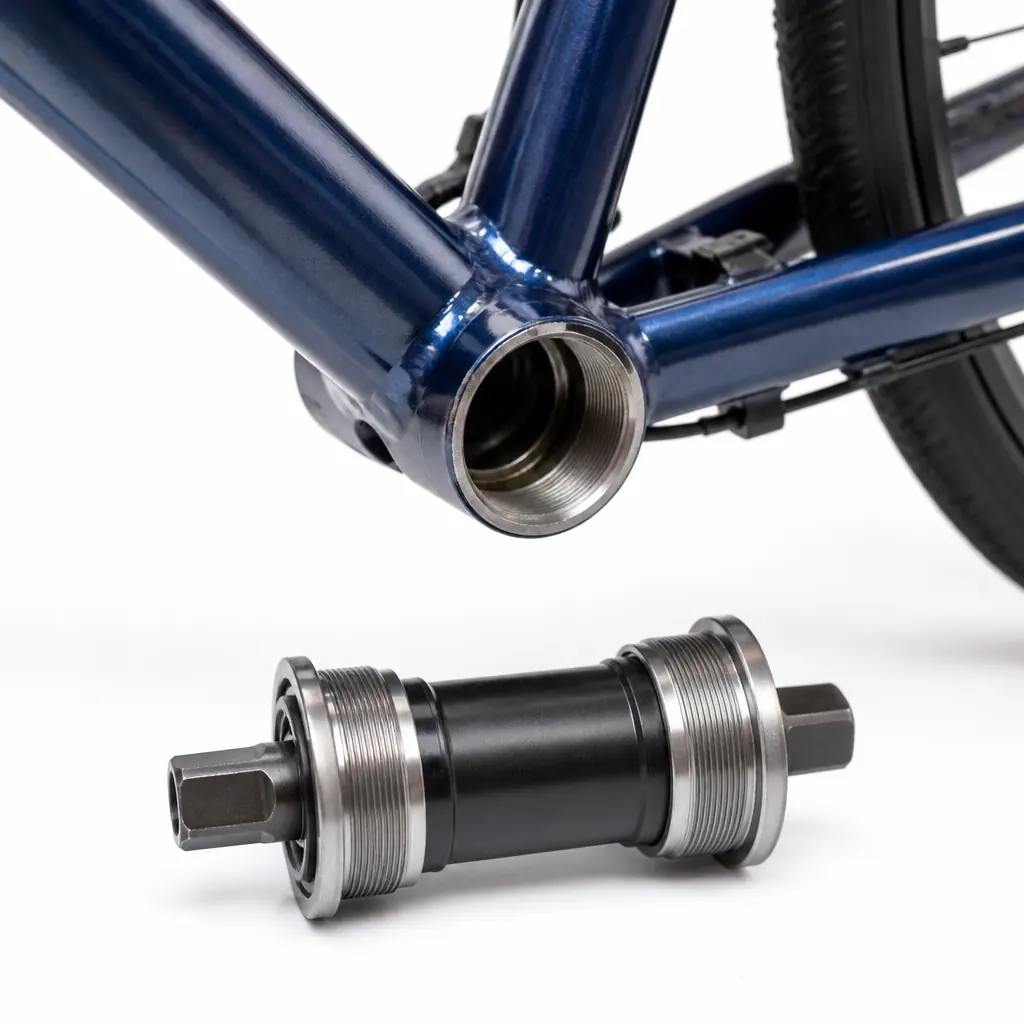

まずは、フレームのBBまわり、クランク裏、既存BBの刻印、スペーサーの有無を写真に残します。目的は外すことではなく、外す前の状態を固定することです。店に回すことになっても、この写真があれば説明が早くなります。

残したいのは、刻印の位置、クランク型番、工具が当たりそうな面の傷、外した部品を並べて戻せるか、の4点です。細かい寸法は後回しでかまいません。まずは「今の状態が読めるか」を確認します。

次のどれかに当てはまるなら、いったん止めてください。工具が滑る、ねじ山やシェルに傷が見える、圧入式かどうかが曖昧、型番が読めない、見た目だけで合うか判断している。こういう状態で力をかけると、BBだけでなくフレーム側を傷めます。

異音やゴリ感があっても、原因はBBとは限りません。クランク、ペダル、チェーン、フレーム側の干渉でも似た症状になります。工具がどれか分からない、前に触られていて状態が読めない、固着が怖い。このどれかがあれば、押し切らずに止めます。

この記事でできること・やらないこと

この記事は、BB交換を「自分で進めてよいか」「どこから店に任せるか」を決めるための手順記事です。ここでできるのは、規格の当たりをつけ、必要な部品と工具の条件を見て、作業に入るか中止するかを決めることです。

扱うのは、ねじ切り式と圧入式の見分け、刻印と型番の確認、買ってはいけない状態の判断、店へ回すタイミングです。圧入式の本格施工や固着破壊のやり方は扱いません。

言い換えると、この記事は万能手順ではなく、安全側で決めるための手順です。先に規格を見て、あとから工具や部品を合わせます。

まず見る場所

前章で止める判断をしたなら、ここでは規格確認に進みます。見るのは部品そのものより、フレーム側とクランク側に残っている情報です。順番を間違えると、近い見た目の別規格を同じものだと勘違いしやすいからです。

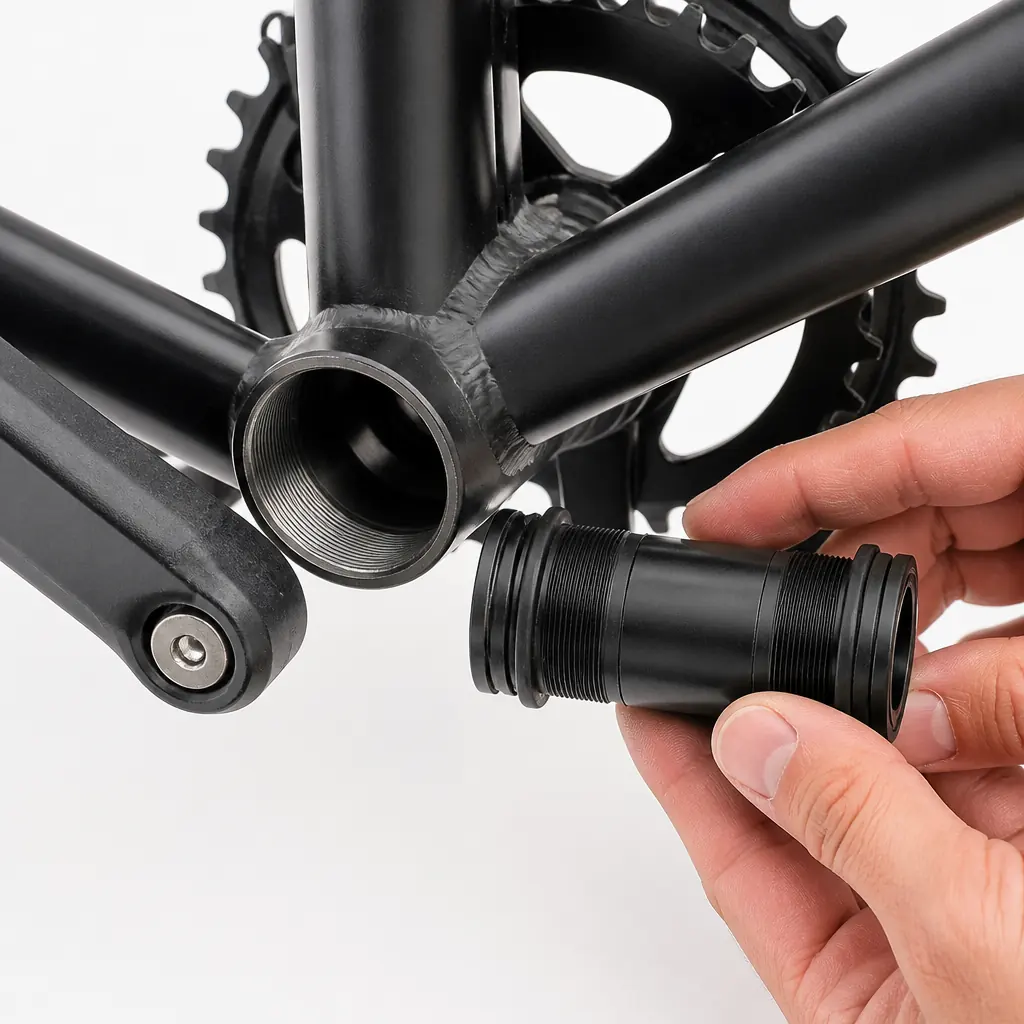

確認したいのは、BBシェルの外観、既存BBの刻印、クランク型番、スペーサーの有無の4点です。見る場所は、BBシェルの左右端、シェルの側面、クランク裏、外側カップやロックリングの周辺です。汚れて読めないときは、軽く清掃してから写真を残します。

写真を撮るときは、真上、斜め、寄りの3方向を残すと比較しやすくなります。刻印が薄いなら、光を変えて撮り直します。迷ったまま先へ進むより、あとで見返せる材料を増やすほうが安全です。

実際には、次の順で見ると迷いにくいです。

この段階では、細かい寸法を全部測る必要はありません。ただし、BBシェル幅と、ねじ切りか圧入かの区別だけは外さないでください。そこが曖昧だと、交換用BBも工具も決められません。スクエアテーパー、ホローテックII系、DUB、圧入式は、同じ「BB交換」に見えて入口が違います。

ノギスがあると判断しやすくなります。シェルの幅、外径、段差、スペーサー厚みを見れば、写真だけでは分からない差を詰められます。型番と写真がそろえば、次の互換確認へ進めます。

古い車体では、刻印が消えていることもあります。その場合は、フレームの年式や完成車のクランク型番から、候補を狭めます。読めないものを無理に読まないことも、立派な判断です。

買う前に間違えやすいポイント

BBまわりでいちばん多い失敗は、まだ規格が確定していないのに、交換用BB本体を先に買ってしまうことです。BB-UN300 のようなスクエア系、DUB BSA のようなDUB系、外部ベアリング系は、見た目が似ていても互換ではありません。名前を知っていることと、手元の自転車に合うことは別です。

次に多いのが、工具の形を取り違えることです。20スプラインのカートリッジBBに合う工具と、16ノッチの外部カップに合う工具は別物です。圧入式も前提が違うので、ねじ切りBB用の感覚で買うと外れます。

買う前に外しやすい誤解は、次の通りです。

• ねじ切り式と圧入式を、見た目だけで同じだと思う
• シェル幅を見ずに、軸径だけで候補を決める
• 24mm、30mm、DUB などの軸規格を後回しにする
• スペーサーの枚数や位置を無視して、同じBBならそのまま付くと思う
• 変換アダプターで逃がせる前提だけで、本体を先に買う
• 異音があるからBBだけが原因だと決めつける

特に注意したいのは、スペーサーの扱いです。シェル幅やフレーム条件で必要な枚数が変わり、ここを外すとチェーンラインがずれます。

同じように見える部品でも、左右のねじ向きや工具の掛かる面が違うことがあります。価格が近いからといって代用すると、余計に時間がかかります。BBは「安く買う」より「合うものを外さず選ぶ」が先です。

工具を先に増やすより、まず規格を確定したほうが安全です。迷うなら、交換用BBよりノギスや写真を先にそろえます。次の章では、その規格差を大きく分けて見ます。

交換用BBはスクエア・ホローテックII・DUB・圧入式で選ぶ

BB本体は、名前より「どの規格か」で分けます。まずねじ切り式か圧入式かを切り分け、次にスクエアテーパー、ホローテックII系、DUB、圧入式のどれかを合わせます。ここがそろっていないものは、安くても買わないほうが安全です。

ここから先に出す候補は、規格が読めた人向けです。スクエアテーパー、ホローテックII系、DUB、圧入式のどれかが分かったら、その型だけを見ます。まだ曖昧なら、部品を増やすより写真と型番を先にそろえます。

圧入式だけが残るなら、ここで買い足す前に、抜き取り工具とショップ依頼のどちらが安全かを先に決めます。

種類・規格・互換性と選び方

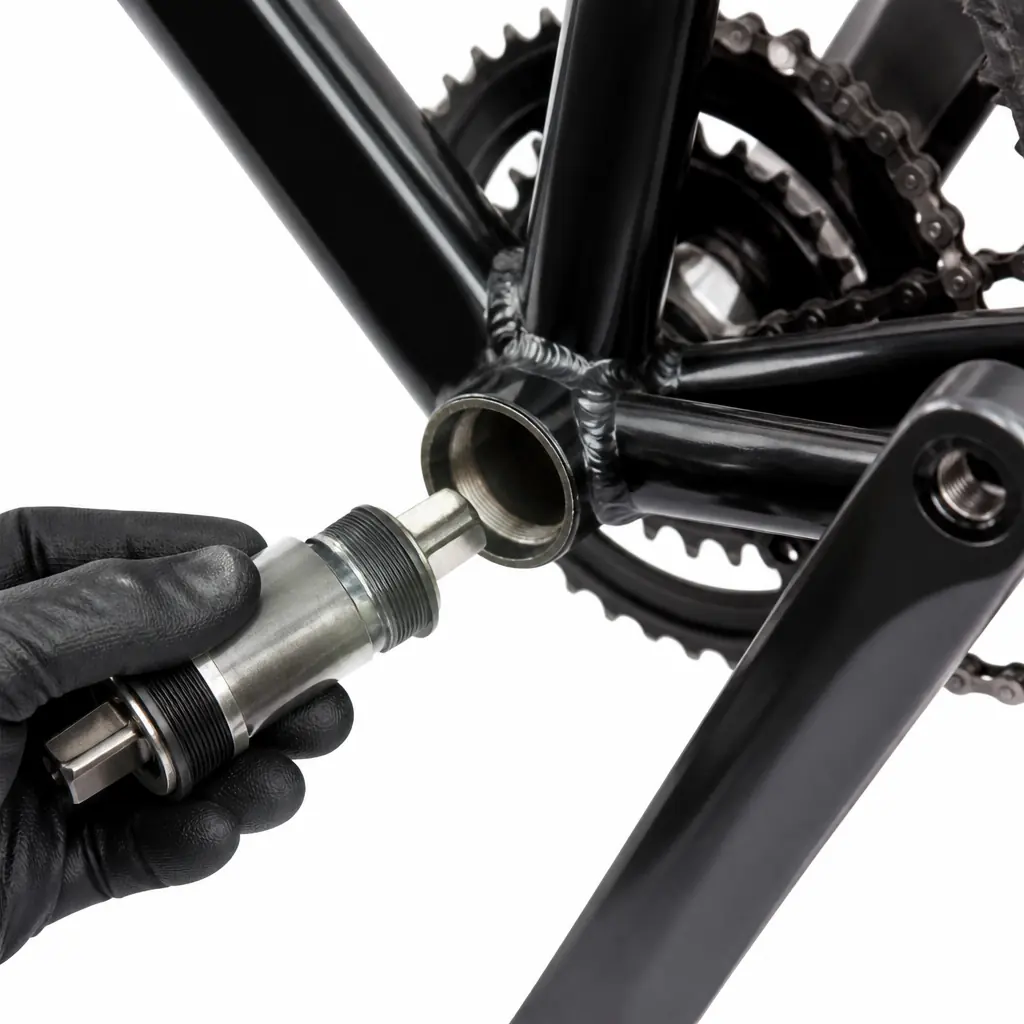

見る順番は固定します。BBシェル幅、ねじ切りか圧入か、軸径、既存型番、スペーサーの有無です。順番を崩すと、別規格の部品を選びやすくなります。

ねじ切り式なら、左右のねじ方向や工具形状まで確認できます。圧入式なら抜き取りと圧入が別作業なので、ねじ切りの説明を流用しません。24mm系、30mm系、DUB系、スクエア系は見た目が似ていても互換ではありません。

もしノギスを使うなら、シェル幅だけでなく、外周の段差や肩の位置も見ます。測定値そのものより、前回と比べて違いがあるかが大事です。写真と合わせておけば、あとで店に見せるときに説明が速くなります。

迷ったら次で判断します。

• 規格が読めて工具もあるなら、自分で進める
• 規格は読めるが圧入式で工具がないなら、店に回す
• 規格が読めない、型番が消えているなら、先買いしない

ここまで確認できたら次へ進みます。少しでも曖昧なら、商品を増やすより写真と型番の確認を優先します。

互換表を見るときは、BB本体だけでなく、クランクの型番とスペーサー条件も一緒に見ます。1か所だけ合っていても、全体で合わなければ使えません。

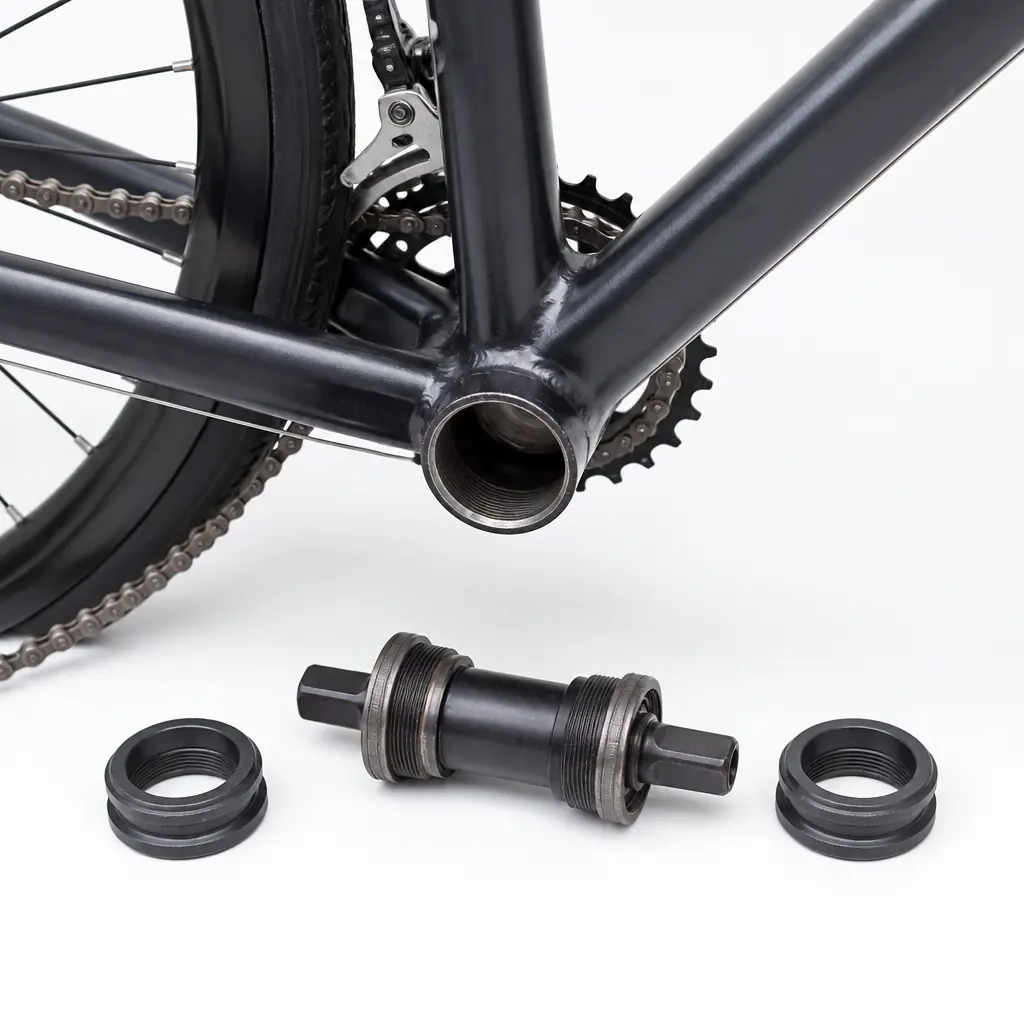

必要なパーツと工具

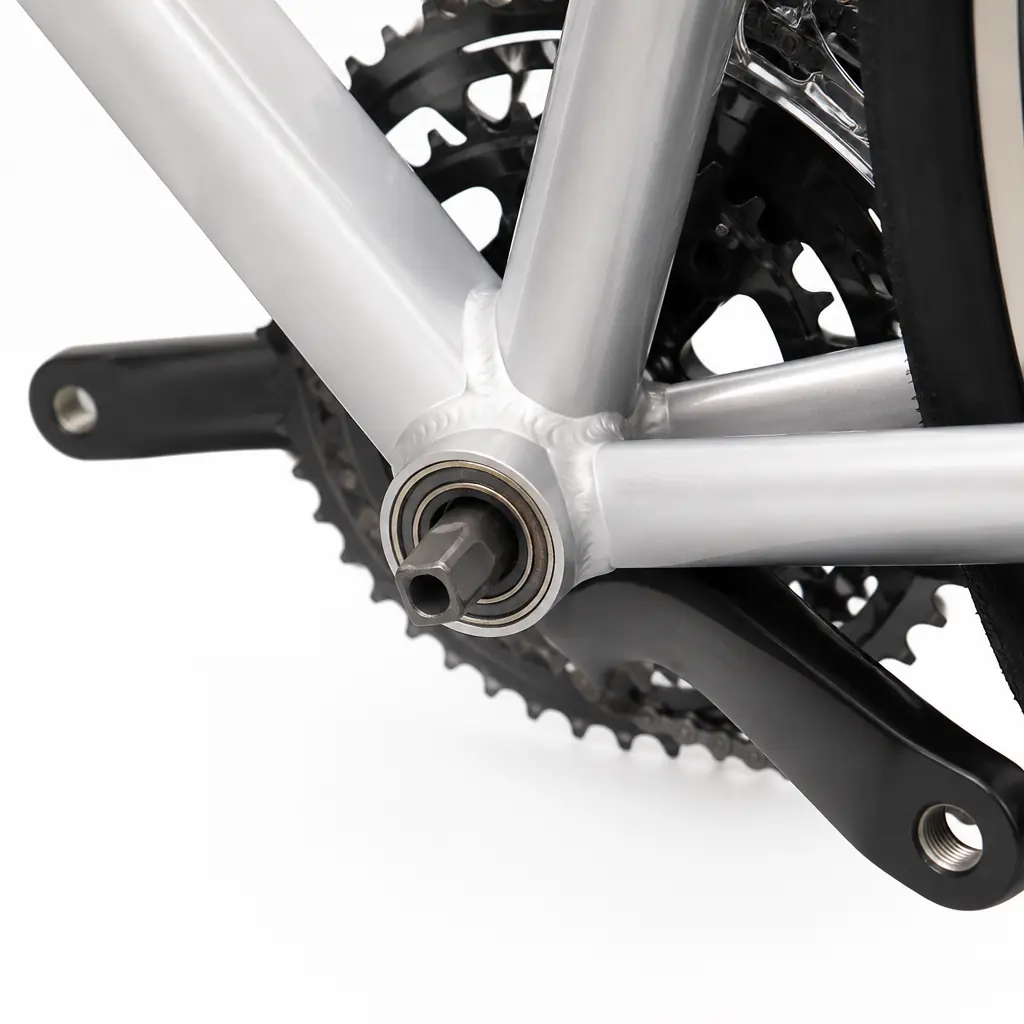

BB本体は、規格が分かってから選びます。工具も同じで、ねじ切り式か圧入式かを確定してから必要最小限をそろえます。

必要になるのは、交換用BB本体、対応工具、ノギス、トルク工具、必要ならグリスやアンチシーズ、作業用手袋です。たとえば低トルク域の確認には Park Tool TW-1.2 や Park Tool TW-5.2 が候補です。消耗品は Park Tool PPL-2 や Park Tool ASC-1 のように、使う場所を決めてから選びます。

規格が曖昧なまま工具だけ先に買わないでください。20スプラインか16ノッチか、ねじ切り式か圧入式かを確認してから候補を見ます。

買い足しの順番も決めておくと迷いにくいです。まずBB本体、次に対応工具、最後に消耗品です。トルク工具がすでにあるなら再利用し、なければ低トルク域を読めるものだけを候補にします。手袋やノギスは補助なので、規格確認を省く理由にはしません。

グリスやアンチシーズは、メーカーが許すねじ切り接合部だけに使ってください。圧入式や禁止指定がある部位では候補を見ないでください。

工具や消耗品を増やす前に、まず「この自転車に必要か」を確認してください。圧入式か不明、ねじ山が傷んでいる、規格が曖昧なら、買い足しより店相談が先です。

スクエアや外部カップ系では、工具の掛かりが浅いまま回すと部品を傷めやすくなります。圧入式は対応軸径やシェル条件が合わないと使えません。だから、安さだけで汎用品を先に買うと、あとで止まりやすいです。

作業前チェック

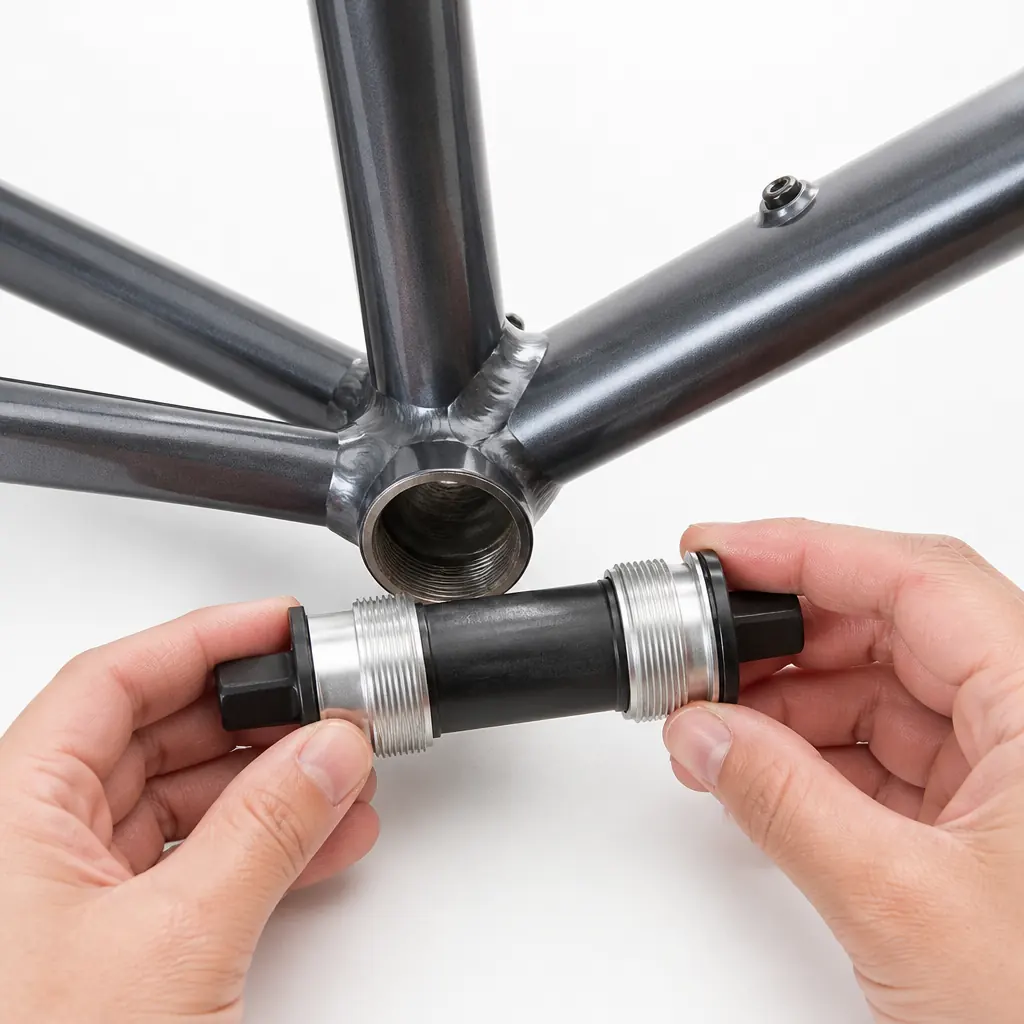

始める前に、型番、シェル幅、規格、軸径、スペーサー位置をもう一度確認します。写真とメモを残しておくと、戻るときに迷いません。

次に、工具がまっすぐ当たるか、ねじ山やシェルに傷がないか、固着が強すぎないかを見ます。ここで曖昧さが残るなら止めてかまいません。BB交換は、始める前に止める判断が大事です。

残すメモは、見えた型番、測った寸法、使う工具名、止めた理由の4つで十分です。これがあると、途中で止めても再開しやすくなります。作業前チェックは、開始条件ではなく、中止条件を固めるための章です。

手順

外す、確認する、付ける、締める、回す、の順で進めます。圧入式の可能性が残るなら、ねじ切り式の流れを流用しません。

クランクを外したら、部品を左右と向きごとに分けて置きます。既存BBの刻印と形を見て、適合する工具を使います。外したあとは、ねじ山、座面、汚れ、傷を確認し、必要な場所だけ薄くグリスやアンチシーズを使います。

BBは指定トルクで締めます。目分量で締め切らず、目標値に達したら止めます。最後に手で回して、引っかかり、ガタ、異音がないか見ます。少しでも違和感があれば、組み直しに戻ります。

取り外しの途中で工具が滑る、異常に重い、鳴る、向きが分からない、のどれかが出たら、そこで止めます。力を足すより、掛かり直したほうが安全です。組み付けは、最初の数回を手で回して斜め噛みを避けるところから始めます。

締めたあとに見るのは、回転の軽さだけではありません。左右のガタ、ロックリングやカップの浮き、踏み込み時の音、フレームやチェーンケースとの干渉も見ます。1つでも変なら、その場で組み直します。

よくある失敗と戻る場所

よくある失敗は、ねじ切り式と圧入式の取り違え、工具の掛かり不足、固着への無理押し、スペーサーの入れ忘れです。戻る場所は「もっと力を入れる」ではなく、規格確認と工具確認です。

強い固着、工具の滑り、作業後のガタや異音があれば止めます。圧入式で違和感があるなら、店に回すほうが安全です。

どこで違和感が出たかを残すと、やり直しが速くなります。外す前なら規格、外す途中なら工具、組んだあとならスペーサーやトルク、試走後なら干渉や別原因です。戻る場所を分けて考えると、同じ失敗を繰り返しにくくなります。

店で依頼する時の相談方法

迷うなら早めに店へ相談してかまいません。伝えるのは「今の規格を確認したい」「自分で続けてよいか判断したい」です。

持っていくものは、自転車全体の写真、BB周辺の写真、既存BBの型番、クランク型番、気になる症状のメモです。自分で工具を当てたなら、その工具名と滑った場所も伝えます。まず診断だけ、固着の有無だけ、圧入の抜き取りだけ、という頼み方で十分です。

相談するときは、「交換したい」より「何を確認したいか」を1つに絞ると伝わりやすいです。規格確認、工具適合、固着の有無、クランクとの相性のどれかに絞るだけでも、見積りの精度が上がります。部品代と工賃も分けて聞いておくと、持ち込みの判断がしやすくなります。

取り付けられない・不安が残る時の別案

止める判断は失敗ではありません。規格不明、工具が滑る、固着が強い、圧入式か曖昧なら中断します。

次は店で現物診断を受けます。異音や回転の渋さがBB以外の原因かもしれないので、クランク、ペダル、チェーン、干渉も含めて見直します。規格未確認の代用品やアダプターは、後回しで十分です。

順番は、1)いったん止める、2)写真と型番をそろえる、3)店で現物を見せる、4)それでも曖昧なら交換を見送る、で足ります。急いで買い足すより、いったん戻ったほうが結果的に安く済む場面は多いです。

FAQ

BB交換は初心者でもできる？

ねじ切り式で、規格と工具がそろっていれば進められる場合があります。圧入式の可能性がある、工具が曖昧、傷や固着があるなら難易度は上がります。

最初の壁は作業ではなく、規格の読み違えです。初心者ほど、手順を覚える前に型番と写真をそろえたほうが失敗しにくくなります。

まず何を確認すればいい？

BBの型番、ねじ切りか圧入か、BBシェル幅、クランク型番です。写真も残してください。

可能なら、外した部品の向きやスペーサー枚数も書きます。店で見せる材料がそろうと、判断が速くなります。

クランクは必ず外すの？

多くの場合は外します。四角テーパー式とホローテックIIでは外し方が違うので、同じ感覚で扱わないでください。

外れないときは、力で押し切るより、適合工具と方向を見直します。ここで無理をすると、BBより先にクランク側を傷めます。

交換しても異音が残るのはなぜ？

BB以外に、ペダル、チェーン、クランク固定、干渉が原因のことがあります。音が残るなら切り分けに戻ります。

踏み込み時だけ鳴るのか、空転でも鳴るのかを書き分けると、BB以外の原因も見つけやすくなります。

トルクはどのくらいで締めればいい？

数値は部品ごとのマニュアルを見ます。目分量で締め切らず、締めすぎも締め不足も避けてください。

低トルク域は、少しの差で結果が変わります。レンチのレンジと対象部品の指定値が合うかを先に確認します。

作業後チェック

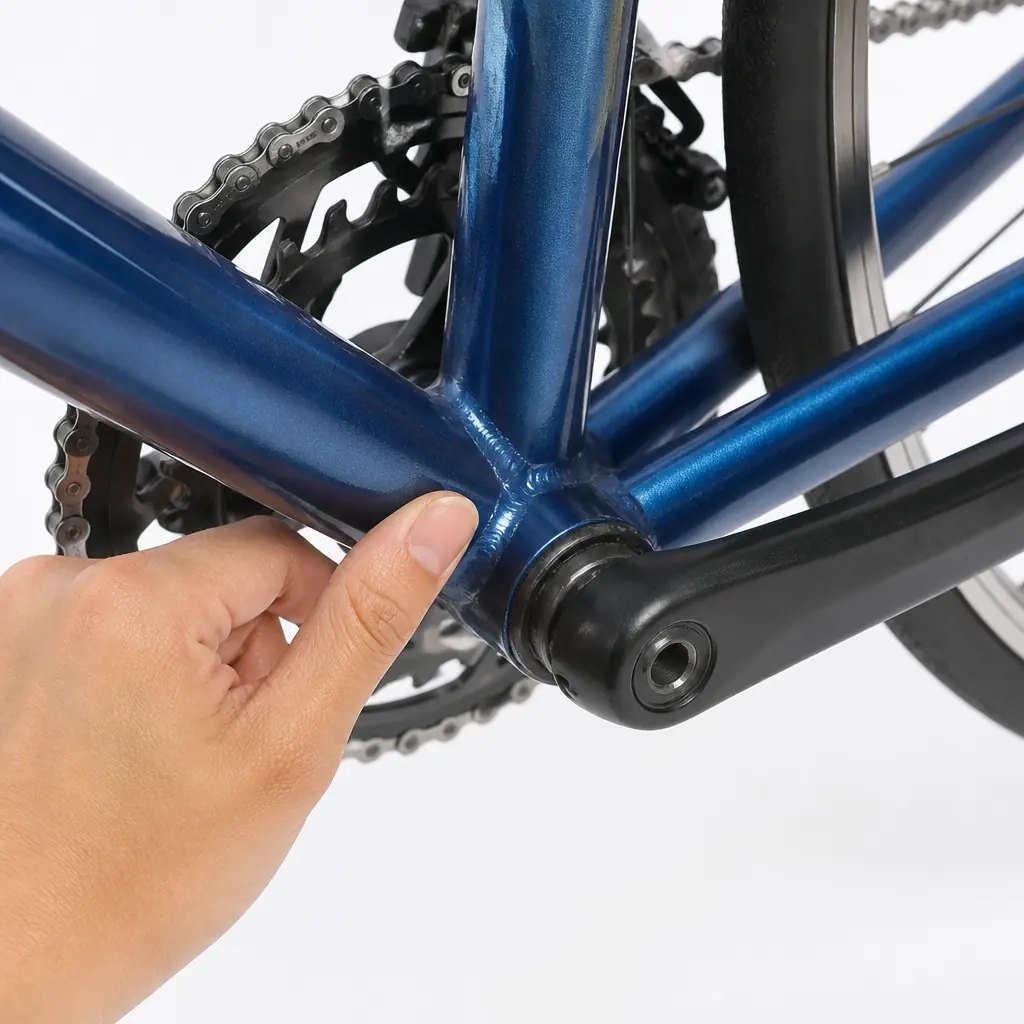

見るのは「回る」「ガタがない」「干渉しない」の3点です。手で回して引っかかりがないか、左右に押して揺れないか、回すたびに何かに触れないかを確認します。

問題がなければ短い試走をします。違和感、異音、回転の渋さが出たら止めます。作業後チェックは、終わったかどうかではなく、引き返すための確認です。

試走は強く踏み込まず、短い距離だけで十分です。最初の違和感は、後で消えるとは限りません。熱っぽさ、擦れ音、固定部の浮きも一緒に見ておくと、あと戻りが少なくなります。

参考にした情報

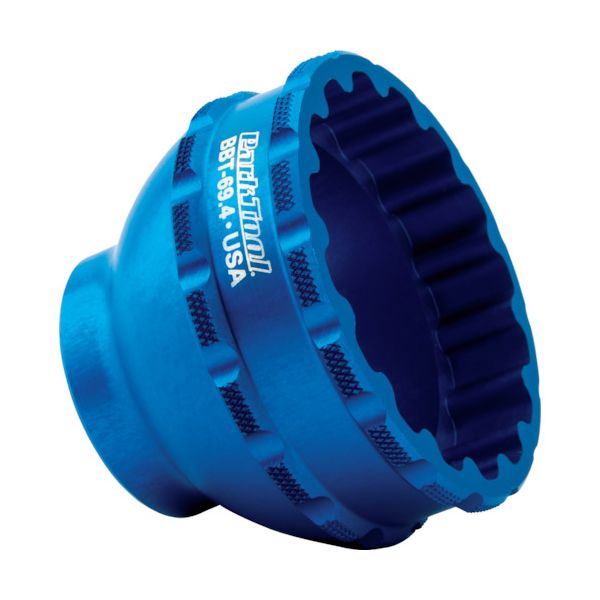

判断の軸は、Shimano の BB-UN300 とサービス資料、Shimano TL-UN74-S、Park Tool BBT-22、BBT-69.4、BBT-30.4、BBT-90.3 を基準にしました。低トルクの確認には TW-1.2 と TW-5.2 、消耗品には PPL-2 PolyLube 1000 と ASC-1 を参照しました。DUB のねじ切り例としては SRAM DUB BSA Bottom Bracket を見ました。

規格がそろった候補だけを見てください。ねじ切りか圧入か、シェル幅、軸径が未確定なら先に進まないでください。

商品を選ぶときの比較材料

この章では、BB本体は前の比較で決めた前提にして、作業を前に進める道具と消耗品だけを比べます。規格が未確定なら買わない。ねじ切り式なら専用工具と低トルク管理が先。圧入式が残るなら、工具を増やす前に店相談が先です。

カードでは価格帯、向いている人、メリット、デメリット、価格差の理由、見るポイント、候補、選ぶ理由を分けて確認します。

まとめ

BB交換は、部品を替える前に規格を読む作業です。まずねじ切りか圧入かを分け、次にシェル幅、軸径、型番を確認します。ここが曖昧なら、買わずに止めます。

作業に進めるのは、規格が合い、工具が合い、固着や傷がないときだけです。少しでも不安があれば店に回してください。交換して終わりではなく、最後に回転、ガタ、干渉を確認してから完了です。

止める順番も覚えておくと判断しやすいです。まず規格が読めないなら止める。次に工具が合わないなら止める。最後に、組み上げてから違和感が残るなら止める。BB交換は、止める回数を減らす作業ではなく、止める場所を正しく選ぶ作業です。

店に持ち込むときは、写真、型番、寸法、症状の4点がそろっていれば十分です。すでに工具を買っているなら、その名前も伝えます。何を買うか迷ったときは、BB本体から考えず、互換確認から始めてください。

最後に残すのは、型番の写真、測った寸法、使った工具名、止めた理由です。これがそろっていれば、次回の判断が速くなります。BB交換は「やり切る」作業ではなく、「止めるべき場面で止める」作業だと覚えておくと安全です。

この作業でいちばん大事なのは、前に進むことより、違うと分かったときに戻れることです。写真が残っていれば、後から規格を見直せます。寸法が残っていれば、別のBBに切り替えやすくなります。工具名が残っていれば、次回は最初から合うものを選べます。BB交換を一度で終わらせるより、二回目以降を楽にするほうが、結果として安全で早いです。

もし迷いが残るなら、買う前に止める、抜く前に止める、圧入する前に止める、の3回を思い出してください。ここまでできれば、初心者でも大きく外しにくくなります。最後は「交換できたか」ではなく、「安全に走れる状態に戻せたか」で判断してください。

この文章全体で伝えたいのは、BB交換を「交換作業」としてだけ見ないことです。実際には、規格を読む、測る、比べる、止める、店に持ち込む、という細かな判断が積み重なっています。そこを分けて考えると、部品選びも工具選びも少し落ち着いて進められます。

最後に、作業前の写真と、作業後の確認を同じ視点で残しておくと、次回の判断がさらに速くなります。BB交換は一度の成功より、次に同じ車体を触るときに迷わないことのほうが価値があります。規格が曖昧なときは買わない、工具が合わないときは止める、終わったあとに違和感があれば戻る。この3つだけでも、失敗はかなり減らせます。
